智能无线测温系统高压测温设备解决方案

　　1、智能无线测温系统

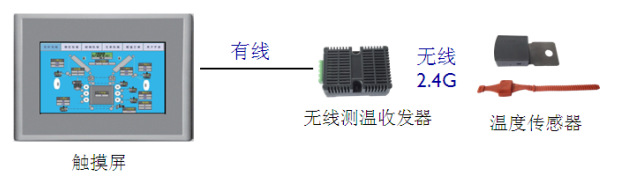

　　智能无线测温系统适用于高压开关柜触点及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。该装置采用超低功耗技术设计，由嵌入式一体化触摸屏、无线测温收发器和无线温度传感器组成。无线温度传感器与主机信息交换通过无线信号传送，不会影响系统的绝缘性能，使用更安全。装置具有隔离、安装方便、抗干扰能力强、工作可靠等特点，解决了高电压状态下的接触式温度监测的安全问题。

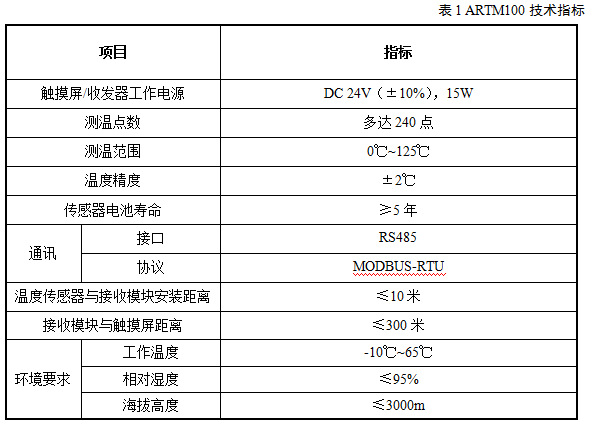

　　1.2主要技术指标

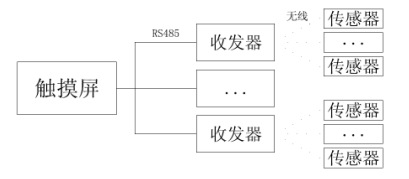

　　1.3产品拓扑图

　　1.4产品安装

　　1.4.1触摸屏安装方法

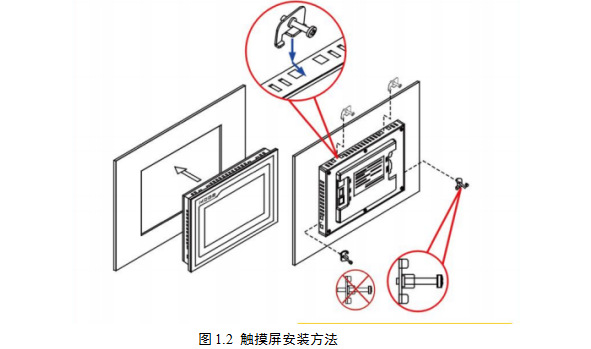

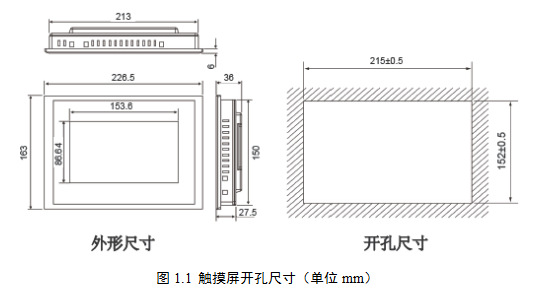

　　ARTM100无线测温系统使用的触摸屏采用面板嵌入式安装，产品尺寸及安装开孔尺寸如图1.1所示。安装方法见图1.2。

　　1.4.2无线温度收发器的安装

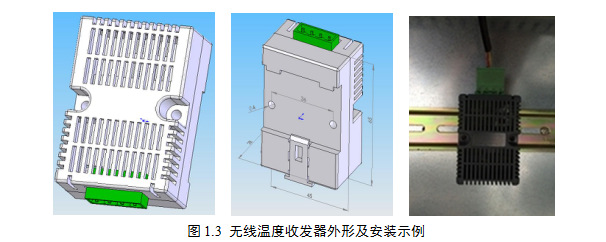

　　无线测温收发器，可以采用导轨(DIN35mm)安装方式，也可以使用螺栓固定方式，如图1.3所示。

　　1.4.3无线温度传感器的安装

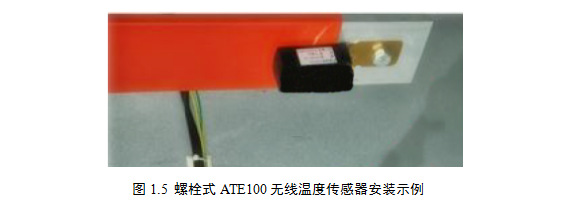

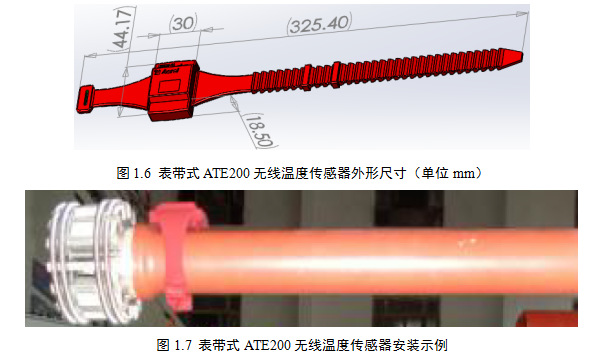

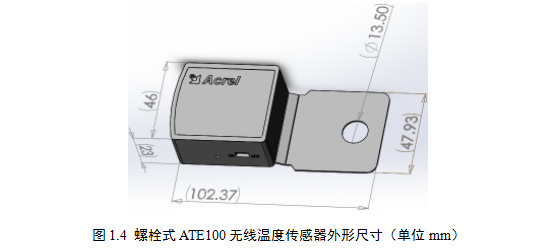

　　无线温度传感器有表带固定和螺栓固定两种方式。表带式适用于手车式动触头的安装;螺栓式适用于母排搭接处，电缆与母排搭接处，隔离刀闸搭接处等用螺栓固定的电气搭接点的安装。

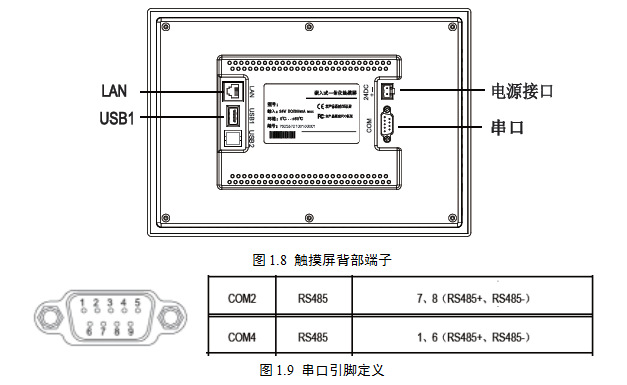

　　1.5触摸屏背部端子图

　　常规情况下，COM2连接无线温度收发器，串口COM4连接后台系统。

　　安装好触摸显示屏及无线温度收发器，并连接好两者之间的通讯线缆，然后通过电源转换器给两者接通DC24V的工作电源。打开测温点处的无线温度传感器的开关，触摸屏即可接收并显示各温度传感器节点的温度。
