智能净水器解决方案

2020-11-09 16:32:51分类:智能家电方案1599




一、产品概述

通过TDS值监测技术,实现智能净水器设备的TDS值监测。通过滤芯监测技术,实现智能净水器设备的滤芯使用情况监测、提醒功能;通过水流量计采集模块,计算出用户净水流量,供用户参考。


二、产品组成

1.主控制器
1.1TDS检测模块
1.2水流量检测模块
2.WiFi模块
3.指示灯
4.电源
5.手机App
  1.iOS手机App;
  2.安卓手机App;
6.云端服务器



三、设备端详细分析

1.实际操作

wifi配置按键:按键被按下时WiFi进入配网模式。


2.注意事项:认证需求:3C

3.智能净水器性能参数


3.1主控制器
3.1.1 TDS和水流量采集,数据发送和滤芯寿命计算:
a.当流量计监测到有水流动时,控制器开始计算水流量;
b.当有水流动时,数据采集传送模块开始采集TDS数据,水流停止时,将数据发送到服务器;
c.滤芯寿命计算;通过水流量计统计滤水总量来实现计算滤芯寿命;滤水总量数值用户自己通过手机端输入。

3.2 WiFi通讯模块:
3.2.1配置功能:当wifi一键配置按键被按下时,60S内接收手机端的wifi连接命令,设置成功连接至服务器后,保存连接信息,下次启动时自动连接到服务器;
3.2.2启动后自动连接到服务器,实现数据上报、状态上报以及接收是否需要更换滤芯信息;
3.2.3设备有数据产生时就上报一次,(如:设备净水量、TDS数据)上报完后数据不保存;
3.2.4设备在断网情况下数据可以保存24小时。

3.3指示灯
3.3.1兩顆白色指示燈位於電路板中間 (電源,wifi);
3.3.2一顆橙色指示燈位於側方(更換濾芯)。

3.4电源:输入DC24V

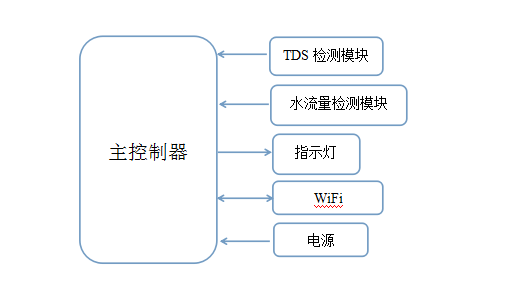

4.智能净水器电气框架

智能净水器电气框架

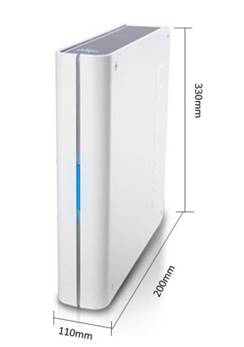

6.净水器外观结构

智能净水器

四、设备端实际操作



1.1、手机App

1.1.1、登录注册
a、注册:邮箱注册,密码用户自己设定;
b、登录:注册邮箱账号、密码登录;
c、密码重置:忘记密码,将新密码发送到注册邮箱给用户;


1.1.2、设备操控

a、通过App给设备一键配网,绑定设备到App,获取设备操控权限;
b、一个App可以添加多个设备,并可查看绑定设备信息;
c、通过App可以编辑设备名称;
d、通过App可以删除已绑定App的设备;
e、通过App设置安装滤芯的最大净水量,每次更换新的滤芯后重新设置总进水量,新滤芯的进水量初始值为0;


1.1.3、数据显示

a、原水TDS值显示;
b、净水TDS值显示;
c、每日净水量数据显示;
d、滤芯总进水量数据显示(滤芯寿命为实际安装滤芯寿命,由用户输入该数据);


1.1.4、报警提醒记录

a、滤芯使用时间提醒;
b、滤芯更换提醒;
c、提醒记录发送到App内,用户可以查看提醒记录列表;


1.1.5、个人中心

a、账号信息;
b、App版本号;
c、App归属方;


1.1.6、其他

      App UI风格及色调由客户给出方案与参考!

2.注意事项

      该项目App在香港地区使用,语言系统需为繁体中文和英文!

在疫情之下,净水器的作用更加凸显,奥芯科技一直致力于通过不断创新技术,为万户千家提供安全、安全、健康、品质的智能净水器解决方案,打造品质净水,守护饮水安全!
