一种智能充电钱包方案开发的制作方法

　　本方案开发实用新型涉及日用品技术领域，具体涉及一种智能充电钱包。

　　背景技术：

　　随着科技的发展，各种类型的智能移动设备如手机已经广泛地应用在我们生活中，可是大部分移动设备的电池续航能力不强，在外出的时候需要单独带上充电器或者移动电源，这给用户带来的很多不必要的麻烦。

　　基于上述问题，市面上出现了一种能够进行无线充电的钱包，可是这种钱包需要将手机放入到包体里面进行充电，给用户带来了不便。




　　技术实现要素：

　　本实用新型的目的是针对现有技术中的上述不足，提供了一种智能充电钱包。

　　本实用新型的目的通过以下技术方案实现：一种智能充电钱包，包括有由前幅、后幅、两个侧幅和底幅组成的包体;其特征在于：所述前幅设有固定件;所述固定件内设有无线充电线圈以及磁铁;所述包体内设有隔层;所述隔层内设有主控板以及与主控板电性连接的电池;所述无线充电线圈与主控板电性连接。

　　本实用新型进一步设置为，所述固定件的截面为正方形，所述无线充电线圈设于固定件的中心;所述磁铁的数量为四个，四个磁铁分别设于固定件的四个直角处。

　　本实用新型进一步设置为，所述一侧幅设有Type-C接口;所述Type-C接口与电池电性连接。

　　本实用新型进一步设置为，所述前幅设有用于指示电池电量的第一指示灯;所述第一指示灯与主控板电性连接。

　　本实用新型进一步设置为，所述前幅设有用于指示充电包工作状态的第二指示灯;所述第二指示灯与主控板电性连接。

　　本实用新型进一步设置为，所述前幅设有开关按钮。

　　本实用新型进一步设置为，所述第一指示灯为RGB三色LED。

　　本实用新型进一步设置为，所述无线充电线圈为双线圈无线充电发射器。

　　本实用新型进一步设置为，所述包体内设有温度传感器;所述温度传感器与主控板电性连接。

　　本实用新型的有益效果：本实用新型通过在包体的前幅设置固定件以及磁铁，使得手机能够在包体的外表面进行无线充电，同时也能够放入包体内进行充电，便于用户使用。




　　附图说明

　　利用附图对实用新型作进一步说明，但附图中的实施例不构成对本实用新型的任何限制，对于本领域的普通技术人员，在不付出创造性劳动的前提下，还可以根据以下附图获得其它的附图。

　　图1是本实用新型的结构示意图;

　　图2是本实用固定件的截面图;

　　图3是本实用新型手机置于包体内时的结构示意图图;

　　图4是本实用新型的正面图;

　　图5是本实用新型手机与包体进行有线充电时的示意图;

　　图1至图5中的附图标记说明：

　　1-包体;11-前幅;12-侧幅;2-固定件;21-无线充电线圈;22-磁铁;3-隔层;4-Type-C接口;51-第一指示灯;52-第二指示灯;6-开关按钮。

　　具体实施方式

　　结合以下实施例对本实用新型作进一步描述。

　　由图1至图5可知;本实施例所述的一种智能充电钱包，包括有由前幅11、后幅、两个侧幅12和底幅组成的包体1;其特征在于：所述前幅11设有固定件2;所述固定件2内设有无线充电线圈21以及磁铁22;所述包体1内设有隔层3;所述隔层3内设有主控板以及与主控板电性连接的电池;所述无线充电线圈21与主控板电性连接。

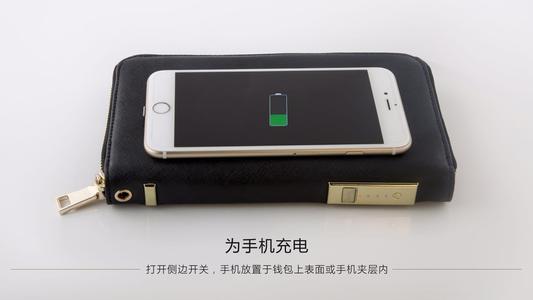

　　具体地，本实施例所述的多功能包，在前幅11内设有无线充电线圈21，即电磁感应发射线圈，需要与带有电磁感应接收线圈的手机或者手机壳配合使用，在使用的时候，电池给无线充电线圈21提供电源，使得无线充电线圈21产生磁场，将手机包体1内，即可感应磁场进行无线充电;除此以外，通过在前幅11设置磁铁22，手机或手机壳同时设有磁铁，使得手机能够固定在前幅11的外表面进行无线充电，便于用户使用。

　　本实施例所述的一种智能充电钱包，所述固定件2的截面为正方形，所述无线充电线圈21设于固定件2的中心;所述磁铁22的数量为四个，四个磁铁22分别设于固定件2的四个直角处。通过上述的设置，能够增强手机与前幅11之间连接的稳固性，使得手机放置在前幅11外表面时，不管手机横放或者竖放都能够自动对位，解决了因对位不准而造成充电速度慢的问题。

　　本实施例所述的一种智能充电钱包，所述一侧幅12设有Type-C接口4;所述Type-C接口4与电池电性连接。通过设置Type-C接口4，能够使手机与充电包进行有线连接，此时充电包相当于移动充，同时，用户能够通过Type-C接口4对电池进行充电，便于用户使用。

　　本实施例所述的一种智能充电钱包，所述前幅11设有用于指示电池电量的第一指示灯51;所述第一指示灯51与主控板电性连接。通过设置第一指示灯51，便于用户观察电池剩余电量。

　　本实施例所述的一种智能充电钱包，所述前幅11设有开关按钮6。

　　本实施例所述的一种智能充电钱包，所述前幅11设有用于指示充电包工作状态的第二指示灯52;所述第二指示灯52与主控板电性连接。具体地，当打开开关后，第二指示灯52亮起，当第二指示灯52急闪时，代表电池出现故障，不能够工作。

　　本实施例所述的一种智能充电钱包，所述第一指示灯51为RGB三色LED。具体地，当第一指示灯51为绿色时，代表电池电量为60%以上;当第一指示灯51为蓝色时，代表电池电量为20%-60%;当第一指示灯51为红色时，代表电池电量为20%以下。

　　本实施例所述的一种智能充电钱包，所述无线充电线圈21为双线圈无线充电发射器。双线圈无线充电发射器相比于单线圈无线充电发射器通过的电流更大，充电快速。

　　本实施例所述的一种智能充电钱包，所述包体1内设有温度传感器;所述温度传感器与主控板电性连接。通过设置温度传感器，当电池的温度超过设定额值后，主控板自动断开开关，对电池进行保护。

　　最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
