  可视电话是利用电话线路实时传送人的语音和图像(用户的半身像、照片、物品等 )的一种通信方式。如果说普通电话是“顺风耳”的话,可视电话就既是“顺风耳”,又是“千里眼”了。


可视电话方案开发


  可视电话方案开发介绍

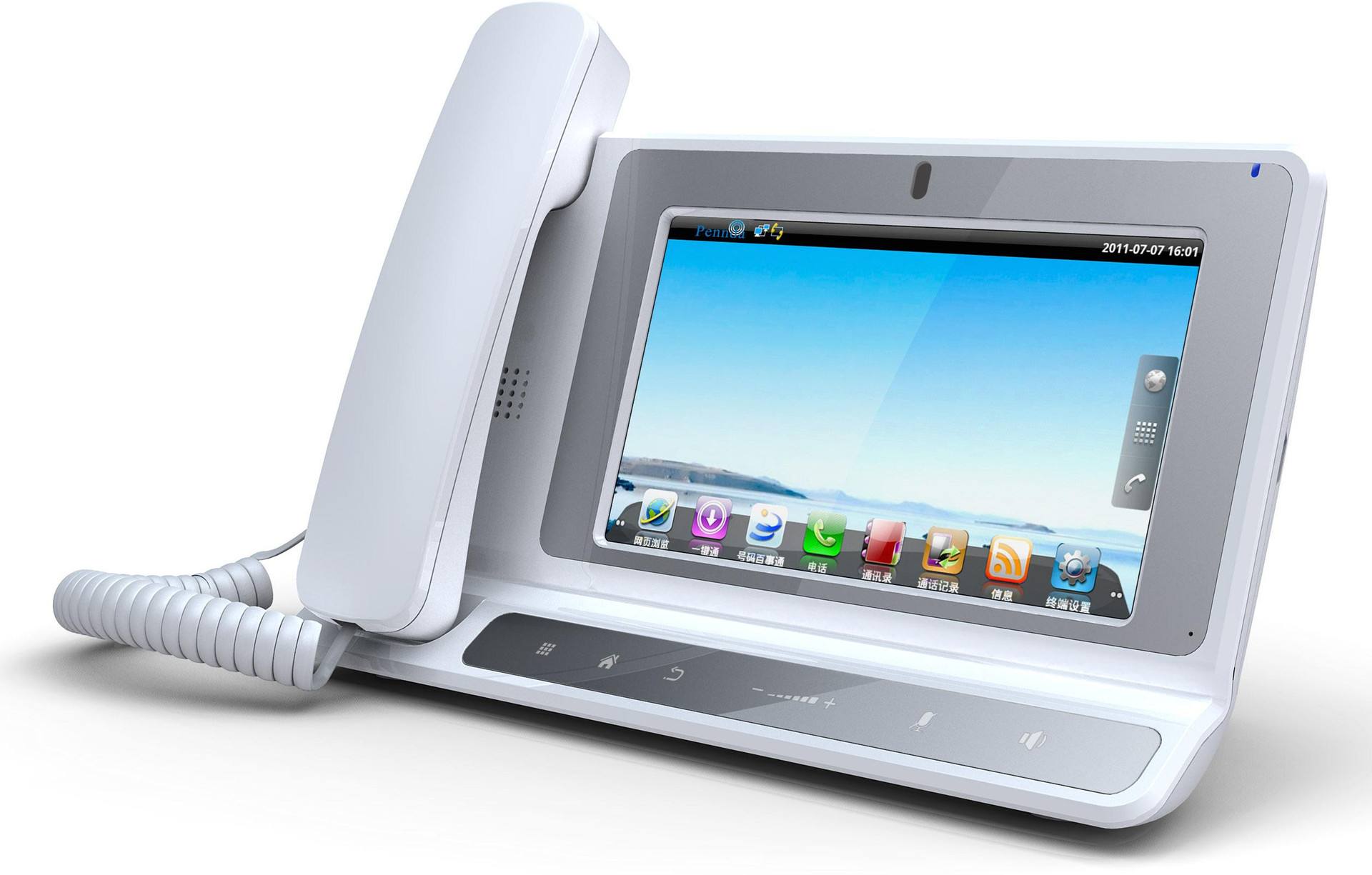

  可视电话设备

  可视电话是由电话机、摄像设备、电视接收显示设备及控制器组成的。可视电话的话机和普通电话机一样是用来通话的;摄像设备的功能,是摄取本方用户的图像传送给对方;电视接收显示设备,其作用是接收对方的图像信号并在荧光屏上显示对方的图像。

  可视电话分类

  可视电话根据图像显示的不同,分为静态图像可视电话和动态图像可视电话。静态图像可视电话在荧光屏上显示的图像是静止的,图像信号和话音信号利用现有的模拟电话系统交替传送,即传送图像时不能通话;传送一帧用户的半身静止图像需5-10秒。

  可视电话应用

  一部可视电话设备可以像一部普通电话机一样接入公用电话网使用。动态图像可视电话显示的图像是活动的,用户可以看到对方的微笑或说话的形象。动态图像可视电话的图像信号因包含的信息量大,所占的频带宽,不能直接在用户线上传输,需要把原有的图像信号数字化,变为数字图像信号,而后还必需采用频带压缩技术,对数字图像信号进行“压缩”,使之所占的频带变窄,这样才可在用户线上传输。动态图像可视电话的信号因是数字信号,所以要在数字网中进行传输。可视电话还可以加入录像设备,就像录音电话一样,把图像录制下来,以便保留。静态图像可视电话现已在公用电话网上使用,而动态图像可视电话因成本较高尚未大量应用。但是可以预料,随着微电子技术的发展,大规模、超大规模集成电路的广泛使用,以及综合业务数字网的迅速发展,动态图像可视电话必然会在未来的通信中发挥重要的作用。

  可视电话传输技术

  动态图像的可视电话的信号占用的频带宽,需要在数字信道、数字交换系统上同时传输。用户线的传输速率使用64kbit/s或128kbit/s,而动态可视电话的数字图像信号速率高数十倍,因此必须采用频带压缩技术(见图像数字传输)。CCITTH.261建议规定了图像通信的通用格式(CIF-commonimageformat),即每帧图像的像素排列为352×288,每秒传送30帧。如果是彩色图像,则每帧彩色像素排列为176×144。可视电话只传半身像,可用QCIF格式(即CIF格式像素的1/4)。H.261推荐的压缩编码方法是亚抽样、差分脉冲编码调制(DPCM)、离散余弦变换(DCT)、运动补偿方式。
